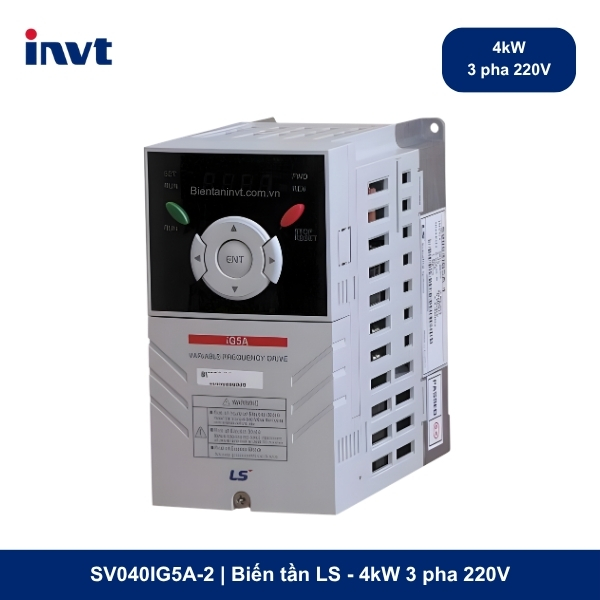

Biến tần LS SV040IG5A-2 4.0kW 3 Pha 220V
Liên hệ: 0928.889.286
Mã hàng: SV040IG5A-2
Công suất: 4kW
Chất lượng: Chính hãng 100%
Bảo hành: Bảo hành 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng
Biến tần LS SV040IG5A-2 là model công suất 4.0kW (5.5HP) thuộc phân khúc cao của dòng iG5A với điện áp vào 3 pha 220V. Được thiết kế để đáp ứng các yêu cầu khắt khe về momen xoắn và độ ổn định, SV040IG5A-2 là giải pháp lý tưởng cho các hệ thống máy móc công nghiệp có cường độ làm việc cao, máy Nhật bãi hoặc các dây chuyền sử dụng điện áp 220V ba pha.
Bảng thông số kỹ thuật chi tiết (Technical Specifications)
Dưới đây là thông số kỹ thuật chuẩn xác được trích lục từ tài liệu kỹ thuật của LS Electric cho mã SV040IG5A-2:
| Nhóm thông số | Đặc tính kỹ thuật | Giá trị chi tiết |
| Thông tin chung | Mã sản phẩm | SV040iG5A-2 |
| Công suất motor tối đa | 4.0 kW (5.5 HP) | |
| Đặc tính đầu ra | Công suất biểu kiến | 6.5 kVA |
| Dòng điện định mức (FLA) | 17.0 Amps | |
| Điện áp đầu ra | 3 pha 200V ~ 230V | |
| Tần số đầu ra | 0.1 ~ 400 Hz | |
| Đặc tính đầu vào | Điện áp nguồn cấp | 3 pha 200 ~ 230 VAC (+10%, -15%) |
| Tần số nguồn cấp | 50 ~ 60 Hz (±5%) | |
| Dòng điện đầu vào định mức | 20.3 Amps | |
| Điều khiển | Phương pháp điều khiển | V/F, Sensorless Vector Control |
| Khả năng quá tải | 150% dòng định mức trong 60 giây | |
| Momen khởi động | 150% tại tần số 0.5Hz | |
| Vận hành & Bảo vệ | Phương pháp làm mát | Làm mát bằng quạt cưỡng bức (Forced air) |
| Cấp bảo vệ | IP20 | |
| Cổng truyền thông | RS-485 (Modbus RTU / LS Bus) | |
| Kích thước | Trọng lượng | 1.54 kg |
| Kích thước (RxCxS) | 140 x 128 x 155 mm |
Những đặc điểm ưu việt của Biến tần LS SV040IG5A-2
Dòng định mức mạnh mẽ (17A)
Với dòng điện đầu ra định mức lên đến 17.0A, model này cho phép điều khiển các động cơ 4.0kW vận hành cực kỳ khỏe khoắn. Khả năng chịu quá tải 150% trong 1 phút giúp thiết bị vượt qua các giai đoạn kẹt tải hoặc khởi động nặng mà không bị ngắt lỗi đột ngột.
Thuật toán Sensorless Vector tối ưu
SV040IG5A-2 sử dụng công nghệ điều khiển Vector không cảm biến cao cấp của LS. Thiết bị có khả năng tự động dò thông số động cơ (Auto-tuning) để bù momen và ổn định tốc độ một cách thông minh, giúp giảm độ rung và tiếng ồn động cơ rõ rệt.
Khả năng dừng nhanh và chính xác
Tích hợp sẵn bộ hãm động năng (Braking Unit), SV040IG5A-2 cho phép kết nối điện trở hãm (Khuyến nghị: 40 $\Omega$ – 300W) để thực hiện các lệnh dừng gấp trong các ứng dụng máy móc có quán tính lớn, đảm bảo an toàn tuyệt đối cho quy trình sản xuất.
Giao diện điều khiển 4 hướng thông minh
Bàn phím của dòng iG5A được thiết kế theo dạng phím điều hướng 4 chiều, giúp người dùng dễ dàng thao tác, cài đặt và giám sát các thông số vận hành như: dòng điện, tần số, điện áp, mã lỗi… chỉ với vài thao tác đơn giản.
Hướng dẫn đấu nối mạch động lực và điều khiển
Sơ đồ mạch động lực
-
Chân R, S, T: Cấp nguồn điện 3 pha 220V.
-
Chân U, V, W: Kết nối đến động cơ 3 pha (Đảm bảo motor 4kW được đấu dây đúng cấp điện áp 220V).
-
Chân P1(+), B1: Vị trí lắp điện trở hãm.
Sơ đồ mạch điều khiển
-
Chân P1 -> P8: Đầu vào digital đa năng (Chạy thuận, chạy nghịch, đa cấp tốc độ).
-
Chân 3A/3B/3C: Tiếp điểm rơ-le báo lỗi (Output relay).
Bảng tra cứu mã hàng Biến tần LS IG5A
| STT | Mã sản phẩm | Điện áp vào | Số Pha | Công suất (kW) |
| A | Cấp điện áp 200~230V | |||
| 1 | SV004IG5A-1 | 200~230V | 1 Pha | 0.4 kW |
| 2 | SV008IG5A-1 | 200~230V | 1 Pha | 0.75 kW |
| 3 | SV015IG5A-1 | 200~230V | 1 Pha | 1.5 kW |
| 4 | SV004IG5A-2 | 200~230V | 3 Pha | 0.4 kW |
| 5 | SV008IG5A-2 | 200~230V | 3 Pha | 0.75 kW |
| 6 | SV015IG5A-2 | 200~230V | 3 Pha | 1.5 kW |
| 7 | SV022IG5A-2 | 200~230V | 3 Pha | 2.2 kW |
| 8 | SV037IG5A-2 | 200~230V | 3 Pha | 3.7 kW |
| 9 | SV040IG5A-2 | 200~230V | 3 Pha | 4.0 kW |
| 10 | SV055IG5A-2 | 200~230V | 3 Pha | 5.5 kW |
| 11 | SV075IG5A-2 | 200~230V | 3 Pha | 7.5 kW |
| 12 | SV110IG5A-2 | 200~230V | 3 Pha | 11 kW |
| 13 | SV150IG5A-2 | 200~230V | 3 Pha | 15 kW |
| 14 | SV185IG5A-2 | 200~230V | 3 Pha | 18.5 kW |
| 15 | SV220IG5A-2 | 200~230V | 3 Pha | 22 kW |
| B | Cấp điện áp 380~480V | |||
| 16 | SV004IG5A-4 | 380~480V | 3 Pha | 0.4 kW |
| 17 | SV008IG5A-4 | 380~480V | 3 Pha | 0.75 kW |
| 18 | SV015IG5A-4 | 380~480V | 3 Pha | 1.5 kW |
| 19 | SV022IG5A-4 | 380~480V | 3 Pha | 2.2 kW |
| 20 | SV037IG5A-4 | 380~480V | 3 Pha | 3.7 kW |
| 21 | SV040IG5A-4 | 380~480V | 3 Pha | 4.0 kW |
| 22 | SV055IG5A-4 | 380~480V | 3 Pha | 5.5 kW |
| 23 | SV075IG5A-4 | 380~480V | 3 Pha | 7.5 kW |
| 24 | SV110IG5A-4 | 380~480V | 3 Pha | 11 kW |
| 25 | SV150IG5A-4 | 380~480V | 3 Pha | 15 kW |
| 26 | SV185IG5A-4 | 380~480V | 3 Pha | 18.5 kW |
| 27 | SV220IG5A-4 | 380~480V | 3 Pha | 22 kW |
Ứng dụng phổ biến của mã SV040IG5A-2
Với dải công suất 4.0kW mạnh mẽ, sản phẩm cực kỳ được ưa chuộng trong:
-
Máy CNC và máy công cụ hạng trung: Máy phay, máy tiện công nghiệp, máy mài.
-
Máy ngành nhựa: Máy thổi màng, máy đùn nhựa công suất nhỏ, máy trộn hạt nhựa.
-
Ngành dệt nhuộm: Máy vắt ly tâm, máy nhuộm cao áp, máy căng kim.
-
Hệ thống bơm & quạt: Bơm cấp nước nhà xưởng, quạt hút bụi trung tâm.
Kết luận: Sự lựa chọn vàng cho độ bền và hiệu suất
Biến tần LS SV040IG5A-2 là giải pháp truyền động 4.0kW hoàn hảo, đáp ứng cả hai tiêu chí: hiệu suất mạnh mẽ và độ tin cậy vượt thời gian. Với sự hỗ trợ kỹ thuật và linh kiện thay thế phổ biến tại Việt Nam, đây là khoản đầu tư thông minh giúp nâng tầm giá trị hệ thống máy móc của bạn.
Mua SV040IG5A-2 chính hãng tại bientaninvt.com.vn
Tại bientaninvt.com.vn, chúng tôi cam kết mang lại trải nghiệm mua sắm tốt nhất:
-
Sản phẩm chính hãng: 100% hàng LS Electric, mới nguyên hộp, đủ CO/CQ.
-
Giá tốt nhất: Chính sách chiết khấu linh hoạt cho đại lý và đơn vị thi công.
-
Kỹ thuật chuyên sâu: Hỗ trợ cài đặt tham số, tư vấn giải pháp điều khiển 24/7.
-
Bảo hành vàng: 12 tháng, đổi mới hoặc sửa chữa nhanh chóng.
