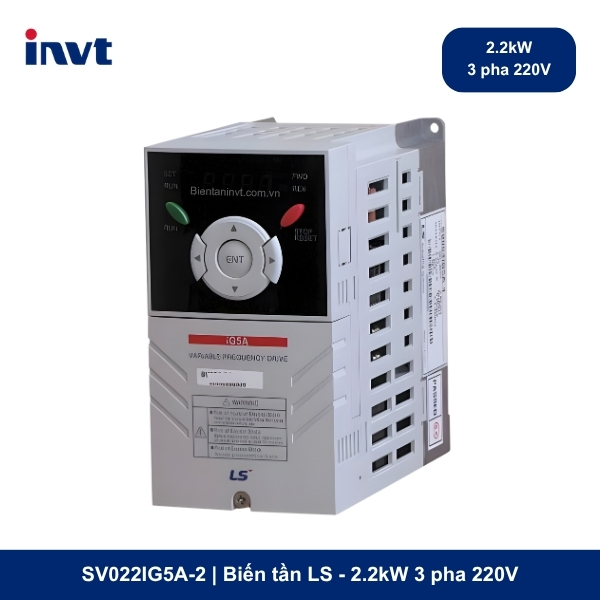

Biến tần LS SV022IG5A-2 là model công suất 2.2kW (3HP) thuộc dòng Starvert iG5A danh tiếng của LS Electric. Với thiết kế chuyên dụng cho nguồn cấp 3 pha 200V ~ 230V, sản phẩm này mang lại khả năng chịu tải vượt trội trong một kích thước nhỏ gọn. Đây là giải pháp lý tưởng cho các động cơ công suất trung bình trong các nhà xưởng sử dụng điện lưới 220V hoặc các máy móc nhập khẩu từ Nhật Bản, Đài Loan.

Bảng thông số kỹ thuật chi tiết (Technical Specifications)
Dưới đây là bảng thông số kỹ thuật chuẩn xác trích từ tài liệu của nhà sản xuất dành cho mã SV022IG5A-2:
| Nhóm thông số | Đặc tính kỹ thuật | Giá trị chi tiết |
| Thông tin chung | Mã sản phẩm | SV022iG5A-2 |
| Công suất motor tối đa | 2.2 kW (3.0 HP) | |
| Đặc tính đầu ra | Công suất biểu kiến | 4.6 kVA |
| Dòng điện định mức (FLA) | 12.0 Amps | |
| Điện áp đầu ra | 3 pha 200V ~ 230V | |
| Tần số đầu ra | 0.1 ~ 400 Hz | |
| Đặc tính đầu vào | Điện áp nguồn cấp | 3 pha 200 ~ 230 VAC (+10%, -15%) |
| Tần số nguồn cấp | 50 ~ 60 Hz (±5%) | |
| Dòng điện đầu vào định mức | 14.0 Amps | |
| Điều khiển | Phương pháp điều khiển | V/F, Sensorless Vector Control |
| Khả năng quá tải | 150% dòng định mức trong 60 giây | |
| Momen khởi động | 150% tại tần số 0.5Hz | |
| Vận hành & Bảo vệ | Phương pháp làm mát | Làm mát bằng quạt cưỡng bức (Forced air) |
| Cấp bảo vệ | IP20 | |
| Cổng truyền thông | RS-485 (Modbus RTU / LS Bus) | |
| Kích thước | Trọng lượng | 1.54 kg |
| Kích thước (RxCxS) | 140 x 128 x 155 mm |
Những ưu điểm nổi bật của Biến tần LS SV022IG5A-2
Khả năng kéo tải mạnh mẽ với dòng định mức 12A
Với dòng điện đầu ra định mức lên đến 12.0A, SV022IG5A-2 đảm bảo vận hành ổn định cho các động cơ 2.2kW (3HP) ngay cả khi hoạt động ở cường độ cao. Khả năng quá tải 150% giúp thiết bị xử lý tốt các thời điểm tải biến động đột ngột mà không gây ngắt quãng quy trình sản xuất.
Điều khiển Sensorless Vector thông minh
Dòng iG5A được trang bị thuật toán Vector không cảm biến tiên tiến, cho phép biến tần tự động nhận diện thông số động cơ để tối ưu hóa momen xoắn. Điều này giúp hệ thống vận hành cực kỳ êm ái, giảm rung chấn cơ khí và tiết kiệm điện năng đáng kể so với phương pháp điều khiển V/F truyền thống.
Tích hợp sẵn bộ hãm động năng (Braking Unit)
SV022IG5A-2 được tích hợp sẵn Transistor hãm bên trong. Đối với các ứng dụng yêu cầu chu kỳ khởi động/dừng liên tục hoặc tải nâng hạ, người dùng chỉ cần lắp thêm điện trở hãm (Khuyến nghị: 100 $\Omega$ – 300W) vào chân P và B1 để xả năng lượng tái sinh, giúp dừng máy nhanh chóng và an toàn.
Thiết kế bền bỉ và dễ bảo trì
-
Quạt làm mát thông minh: Quạt chỉ hoạt động khi cần thiết và có cấu trúc dễ dàng tháo lắp để vệ sinh, giúp kéo dài tuổi thọ cho các linh kiện điện tử nhạy cảm bên trong.
-
Chống nhiễu tốt: Thiết kế tuân thủ các tiêu chuẩn CE, UL, giúp thiết bị hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ.
Hướng dẫn đấu nối mạch động lực và điều khiển
Sơ đồ mạch động lực
-
Chân R, S, T: Cấp nguồn điện 3 pha 220V.
-
Chân U, V, W: Kết nối đến động cơ 3 pha (Lưu ý: Motor 2.2kW phải đấu dây phù hợp với điện áp 220V).
-
Chân G: Nối đất để đảm bảo an toàn.

Sơ đồ mạch điều khiển
-
Chân P1 -> P8: Các chân đầu vào đa chức năng (Lập trình chạy Thuận/Nghịch, đa cấp tốc độ, JOG…).
-
Chân V1 (0-10V) / I (4-20mA): Nhận tín hiệu điều khiển tốc độ từ PLC hoặc cảm biến áp suất/nhiệt độ.
Bảng tra cứu mã hàng Biến tần LS IG5A
| STT | Mã sản phẩm | Điện áp vào | Số Pha | Công suất (kW) |
| A | Cấp điện áp 200~230V | |||
| 1 | SV004IG5A-1 | 200~230V | 1 Pha | 0.4 kW |
| 2 | SV008IG5A-1 | 200~230V | 1 Pha | 0.75 kW |
| 3 | SV015IG5A-1 | 200~230V | 1 Pha | 1.5 kW |
| 4 | SV004IG5A-2 | 200~230V | 3 Pha | 0.4 kW |
| 5 | SV008IG5A-2 | 200~230V | 3 Pha | 0.75 kW |
| 6 | SV015IG5A-2 | 200~230V | 3 Pha | 1.5 kW |
| 7 | SV022IG5A-2 | 200~230V | 3 Pha | 2.2 kW |
| 8 | SV037IG5A-2 | 200~230V | 3 Pha | 3.7 kW |
| 9 | SV040IG5A-2 | 200~230V | 3 Pha | 4.0 kW |
| 10 | SV055IG5A-2 | 200~230V | 3 Pha | 5.5 kW |
| 11 | SV075IG5A-2 | 200~230V | 3 Pha | 7.5 kW |
| 12 | SV110IG5A-2 | 200~230V | 3 Pha | 11 kW |
| 13 | SV150IG5A-2 | 200~230V | 3 Pha | 15 kW |
| 14 | SV185IG5A-2 | 200~230V | 3 Pha | 18.5 kW |
| 15 | SV220IG5A-2 | 200~230V | 3 Pha | 22 kW |
| B | Cấp điện áp 380~480V | |||
| 16 | SV004IG5A-4 | 380~480V | 3 Pha | 0.4 kW |
| 17 | SV008IG5A-4 | 380~480V | 3 Pha | 0.75 kW |
| 18 | SV015IG5A-4 | 380~480V | 3 Pha | 1.5 kW |
| 19 | SV022IG5A-4 | 380~480V | 3 Pha | 2.2 kW |
| 20 | SV037IG5A-4 | 380~480V | 3 Pha | 3.7 kW |
| 21 | SV040IG5A-4 | 380~480V | 3 Pha | 4.0 kW |
| 22 | SV055IG5A-4 | 380~480V | 3 Pha | 5.5 kW |
| 23 | SV075IG5A-4 | 380~480V | 3 Pha | 7.5 kW |
| 24 | SV110IG5A-4 | 380~480V | 3 Pha | 11 kW |
| 25 | SV150IG5A-4 | 380~480V | 3 Pha | 15 kW |
| 26 | SV185IG5A-4 | 380~480V | 3 Pha | 18.5 kW |
| 27 | SV220IG5A-4 | 380~480V | 3 Pha | 22 kW |
Ứng dụng phổ biến cho Biến tần 2.2kW – 3 Pha 220V
Sản phẩm là lựa chọn hàng đầu cho:
-
Máy công cụ công suất trung bình: Máy tiện, máy phay, máy mài phẳng.
-
Ngành nhựa & Cao su: Máy đùn nhựa nhỏ, máy trộn hạt nhựa.
-
Hệ thống bơm & Quạt: Bơm cấp nước, quạt hút bụi công nghiệp.
-
Máy thực phẩm: Máy xay thịt công nghiệp, máy ly tâm thực phẩm, dây chuyền đóng gói tự động.

Kết luận: Giải pháp tin cậy cho mọi dự án truyền động
Biến tần LS SV022IG5A-2 là sự kết hợp hoàn hảo giữa công nghệ điều khiển hiện đại và độ bền chuẩn Hàn Quốc. Với dải tính năng phong phú và khả năng vận hành linh hoạt trên lưới điện 3 pha 220V, đây chính là sự đầu tư mang lại hiệu quả kinh tế cao và sự an tâm tuyệt đối cho doanh nghiệp.
Mua SV022IG5A-2 chính hãng tại bientaninvt.com.vn
Tại bientaninvt.com.vn, chúng tôi cam kết:
-
Chất lượng đỉnh cao: Hàng chính hãng LS Electric, mới 100%, đủ CO/CQ.
-
Giá chiết khấu tốt: Hỗ trợ giá tốt nhất cho thợ máy và đơn vị đại lý.
-
Kỹ thuật thực chiến: Hỗ trợ cài đặt tham số, hướng dẫn đấu nối 24/7 từ kỹ sư chuyên nghiệp.
-
Giao hàng nhanh: Sẵn hàng số lượng lớn, giao ngay toàn quốc.
