Biến tần INVT GD200A là gì? Ưu điểm, ứng dụng & cách chọn
Tìm hiểu biến tần INVT GD200A: thông số, ưu điểm, ứng dụng và cách chọn đúng công suất. Giải pháp tiết kiệm điện cho bơm, quạt, HVAC.
Giới thiệu tổng quan về biến tần INVT GD200A
Biến tần INVT GD200A là dòng biến tần thuộc series Goodrive200A, được phát triển như một thế hệ biến tần vector đa năng mới, hướng đến các ứng dụng công nghiệp tiêu chuẩn và tải nặng.
Theo tài liệu chính hãng, GD200A sử dụng hệ thống điều khiển DSP kết hợp với công nghệ điều khiển vector và V/F, mang lại hiệu suất điều khiển cao, độ ổn định tốt và khả năng thích ứng linh hoạt với nhiều loại tải khác nhau.
Dòng sản phẩm này được ứng dụng trong nhiều lĩnh vực như máy nén khí, ngành nhựa, dầu khí, khai khoáng, HVAC và hệ thống bơm quạt. Điểm đặc biệt của GD200A không chỉ nằm ở khả năng điều khiển, mà còn ở việc tích hợp nhiều chức năng thông minh giúp giảm chi phí hệ thống và nâng cao hiệu quả vận hành.
Cấu trúc hệ thống và nguyên lý hoạt động
Ba khối chính của biến tần
Giống như các biến tần hiện đại, GD200A hoạt động dựa trên ba khối chức năng chính:
- Khối chỉnh lưu chuyển đổi điện AC sang DC
- Khối DC bus tích trữ và ổn định năng lượng
- Khối nghịch lưu tạo điện AC với tần số biến đổi
Tuy nhiên, điểm khác biệt của GD200A là việc sử dụng thuật toán điều khiển PWM tiên tiến kết hợp với DSP giúp tạo dạng sóng đầu ra ổn định hơn, giảm tổn hao và tăng hiệu suất động cơ.
Vai trò của DSP trong điều khiển
DSP đóng vai trò trung tâm trong toàn bộ hệ thống:
- Xử lý tín hiệu tốc độ cao
- Tính toán vector dòng và mô-men
- Điều khiển chính xác điện áp và tần số
Nhờ đó, biến tần có thể phản ứng nhanh với các thay đổi tải, đặc biệt trong các hệ thống có quán tính lớn.
Công nghệ điều khiển: V/F và SVC
Điều khiển V/F
Chế độ V/F được sử dụng trong các ứng dụng cơ bản:
- Dễ cài đặt
- Hoạt động ổn định
- Phù hợp tải nhẹ
Tuy nhiên, hạn chế là không kiểm soát chính xác mô-men.
Điều khiển vector không cảm biến (SVC)
GD200A hỗ trợ điều khiển SVC, cho phép:
- Điều khiển mô-men chính xác
- Hoạt động ổn định ở tốc độ thấp
- Đáp ứng nhanh khi tải thay đổi
Theo tài liệu, biến tần đạt tỉ lệ điều chỉnh tốc độ 1:100 đối với động cơ không đồng bộ.
Điều này giúp GD200A phù hợp với các ứng dụng yêu cầu kiểm soát chặt chẽ như băng tải, máy ép hoặc máy nghiền.

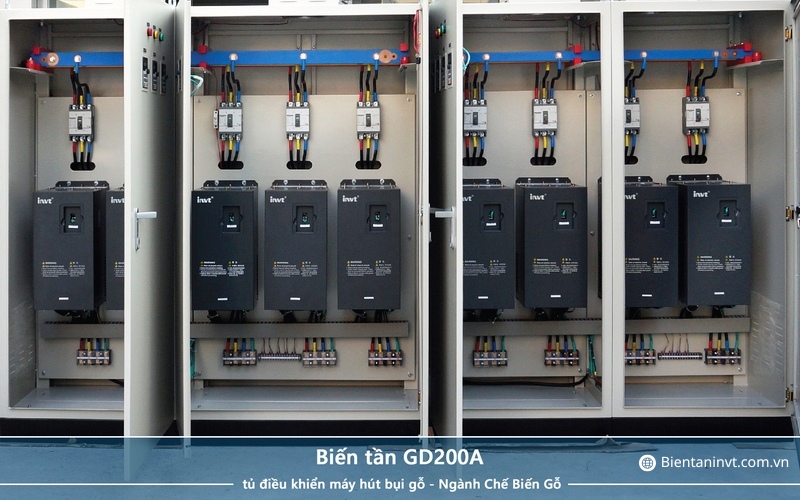

Khả năng điều khiển và hiệu suất vận hành
Auto-tuning động cơ
Biến tần hỗ trợ cả hai chế độ:
- Auto-tuning tĩnh
- Auto-tuning động
Tính năng này giúp:
- Nhận dạng chính xác thông số động cơ
- Tối ưu hóa điều khiển
- Giảm thời gian cài đặt
Điều khiển dòng và điện áp
GD200A có khả năng kiểm soát:
- Dòng điện đầu ra
- Điện áp đầu ra
Giúp:
- Giảm lỗi quá dòng
- Hạn chế lỗi quá áp
Ngoài ra, biến tần có thể tự động điều chỉnh tần số để tránh các hiện tượng quá tải trong quá trình tăng tốc và giảm tốc.
Hệ thống hãm linh hoạt
GD200A tích hợp nhiều phương pháp hãm:
- Hãm động năng
- Hãm DC
- Hãm từ thông
- Hãm ngắn mạch
Các phương pháp này cho phép:
- Dừng nhanh
- Tăng độ an toàn
- Phù hợp tải quán tính lớn
Thiết kế phần cứng và độ bền công nghiệp
Thiết kế kênh gió độc lập
Một trong những cải tiến quan trọng là thiết kế air-duct riêng biệt:
- Ngăn bụi và tạp chất vào mạch
- Tăng hiệu quả tản nhiệt
- Tăng tuổi thọ thiết bị
Khả năng chống nhiễu điện từ
Biến tần tích hợp bộ lọc EMC:
- C3 tiêu chuẩn
- C2 tùy chọn
Điều này giúp thiết bị hoạt động ổn định trong môi trường công nghiệp nhiều nhiễu.
Dải điện áp rộng
GD200A hỗ trợ:
- 380V: từ -15% đến +10%
Điều này đặc biệt quan trọng tại các khu vực có nguồn điện không ổn định.
Kiểm tra độ tin cậy
Sản phẩm được thử nghiệm qua nhiều điều kiện:
- Nhiệt độ cao và thấp
- Rung động cơ học
- Sốc nhiệt
- Môi trường muối
Nhờ đó, GD200A có thể hoạt động ổn định trong môi trường khắc nghiệt.
Hệ thống điều khiển và giao tiếp
I/O và khả năng mở rộng
Danh mục Theo:
- 8 ngõ vào số
- 2 ngõ vào analog
- 2 ngõ ra analog
- Đầu ra rơle 2
Ngoài ra còn có:
- Ngõ vào xung tốc độ cao
- Ngõ ra xung tốc độ cao
Chức năng điều khiển nâng cao
GD200A tích hợp:
- PID điều khiển áp suất
- PLC đơn giản
- Điều khiển đa cấp tốc độ
Điều này giúp giảm nhu cầu sử dụng PLC ngoài trong nhiều ứng dụng.
Truyền thông công nghiệp
Biến tần hỗ trợ:
- Modbus RTU
- PROFIBUS (tùy chọn)
Cho phép tích hợp vào hệ thống SCADA và tự động hóa.
Chức năng bảo vệ toàn diện
GD200A tích hợp hơn 30 chức năng bảo vệ:
- Quá dòng
- Quá áp
- Thấp áp
- Quá nhiệt
- Mất pha
- Quá tải
Ngoài ra:
- Hỗ trợ bắt tốc độ
- Khởi động lại động cơ đang quay
Dòng sản phẩm của biến tần INVT GD200A 3 pha Ra 220V Vào 220V
| Mã hàng | Tên sản phẩm | Công suất | Điện áp (VAC) |
|---|---|---|---|
| GD200A-0R7G-2 | Biến tần đa năng INVT 0.75kW, vào 3P 220V ra 3P 220V | 0,75 | Vào 3P 220V
Ra 3P 220V |
| GD200A-1R5G-2 | Biến tần đa năng INVT 1.5kW, vào 3P 220V ra 3P 220V | 1,5 | |
| GD200A-2R2G-2 | Biến tần đa năng INVT 2.2kW, vào 3P 220V ra 3P 220V | 2.2 | |
| GD200A-004G-2 | Biến tần đa năng INVT 4kW, vào 3P 220V ra 3P 220V | 4 | |
| GD200A-5R5G-2 | Biến tần đa năng INVT 5.5kW, vào 3P 220V ra 3P 220V | 5.5 | |
| GD200A-7R5G-2 | Biến tần đa năng INVT 7.5kW, vào 3P 220V ra 3P 220V | 7.5 | |
| GD200A-011G-2 | Biến tần đa năng INVT 11kW, vào 3P 220V ra 3P 220V | 11 | |
| GD200A-015G-2 | Biến tần đa năng INVT 15kW, vào 3P 220V ra 3P 220V | 15 | |
| GD200A-018G-2 | Biến tần đa năng INVT 18kW, vào 3P 220V ra 3P 220V | 18 | |
| GD200A-022G-2 | Biến tần đa năng INVT 22kW, vào 3P 220V ra 3P 220V | 22 | |
| GD200A-030G-2 | Biến tần đa năng INVT 30kW, vào 3P 220V ra 3P 220V | 30 | |
| GD200A-037G-2 | Biến tần đa năng INVT 37kW, vào 3P 220V ra 3P 220 | 37 | |
| GD200A-045G-2 | Biến tần đa năng INVT 45kW, vào 3P 220V ra 3P 220 | 45 | |
| GD200A-055G-2 | Biến tần đa năng INVT 55kW, vào 3P 220V ra 3P 220 | 55 |

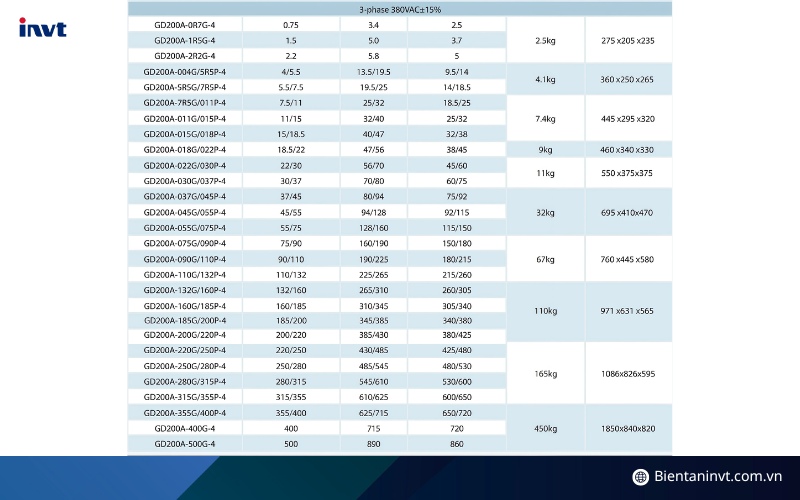

Dòng sản phẩm của biến tần INVT GD200A 3 pha 380V ± 15%
| Mã hàng | Công suất tải nặng | Công suất tải nhẹ | Dòng chịu tải |
| GD200A-0R7G-4 | 0,75kW | ||
| GD200A-1R5G-4 | 1,5kW | 3.7A | |
| GD200A-2R2G-4 | 2,2kW | 5A | |
| GD200A-004G/5R5P-4 | 4kW | 5,5kW | 9.5/14A |
| GD200A-5R5G/7R5P-4 | 5,5kW | 7,5kW | 14/18.5A |
| GD200A-7R5G-011P-4 | 7,5kW | 11kW | 18,5/25A |
| GD200A-011G/015P-4 | 11kW | 15kW | 25/32A |
| GD200A-015G/018P-4 | 15kW | 18kW | 32/38A |
| GD200A-018G/022P-4 | 18kW | 22kW | 38/45A |
| GD200A-022G/030P-4 | 22kW | 30kW | 45/60A |
| GD200A-030G/037P-4 | 30kW | 37kW | 60/75A |
| GD200A-037G/045P-4 | 37kW | 45kW | 75/92A |
| GD200A-045G/055P-4 | 45kW | 55kW | 92/115A |
| GD200A-055G/075P-4 | 55kW | 75kW | 115/150A |
| GD200A-075G/090P-4 | 75kW | 90kW | 150/180A |
| GD200A-090G/110P-4 | 90kW | 110kW | 180/215A |
| GD200A-110G/132P-4 | 110kW | 132kW | 215/260A |
| GD200A-132G/160P-4 | 132kW | 160kW | 260/305A |
| GD200A-160G/185P-4 | 160kW | 185kW | 305/340A |
| GD200A-185G/200P-4 | 185kW | 200kW | 305/340A |
| GD200A-200G/220P-4 | 200kW | 220kW | 340/380A |
| GD200A-220G/250P-4 | 220kW | 250kW | 425/480A |
| GD200A-250G/280P-4 | 250kW | 280kW | 480/530A |
| GD200A-280G/315P-4 | 280kW | 315kW | 530/600A |
| GD200A-315G/355P-4 | 315kW | 355kW | 600/650A |
Ứng dụng thực tế của GD200A
Theo catalog, GD200A được sử dụng trong:
- Máy nén khí
- Hệ thống cấp nước
- Ngành khai khoáng
- Ngành dầu khí
- Máy nhựa
- Quạt và bơm
Đây là các ứng dụng yêu cầu:
- Điều khiển ổn định
- Tải biến thiên
- Hiệu suất cao
Dải công suất và triển khai lắp đặt
GD200A có dải công suất rộng:
- Từ 0.75kW đến 500kW
Hỗ trợ nhiều phương thức lắp đặt:
- Treo tường
- Lắp flange
- Đặt sàn (công suất lớn)
Đánh giá chuyên sâu
Từ góc độ kỹ thuật, GD200A có các ưu điểm chính:
- Điều khiển vector ổn định và chính xác
- Tích hợp nhiều chức năng điều khiển
- Thiết kế công nghiệp bền bỉ
- Khả năng chống nhiễu và thích ứng môi trường tốt
Đây là dòng biến tần phù hợp cho:
- Hệ thống tự động hóa
- Công nghiệp nặng
- Ứng dụng yêu cầu độ tin cậy cao
Kết luận
Biến tần INVT GD200A là một giải pháp điều khiển động cơ toàn diện, kết hợp giữa:
- Công nghệ DSP hiện đại
- Điều khiển vector chính xác
- Hệ thống bảo vệ đầy đủ
- Thiết kế tối ưu cho môi trường công nghiệp
Nhờ đó, sản phẩm đáp ứng tốt các yêu cầu về:
- Hiệu suất
- Độ ổn định
- Tiết kiệm năng lượng
GD200A là lựa chọn phù hợp cho doanh nghiệp muốn tối ưu hệ thống truyền động trong cả ngắn hạn và dài hạn.
